减震台-toone主动减震台-原子力显微镜主动减震台
NT-MDT原子力显微镜AFM-toonne主动减震台

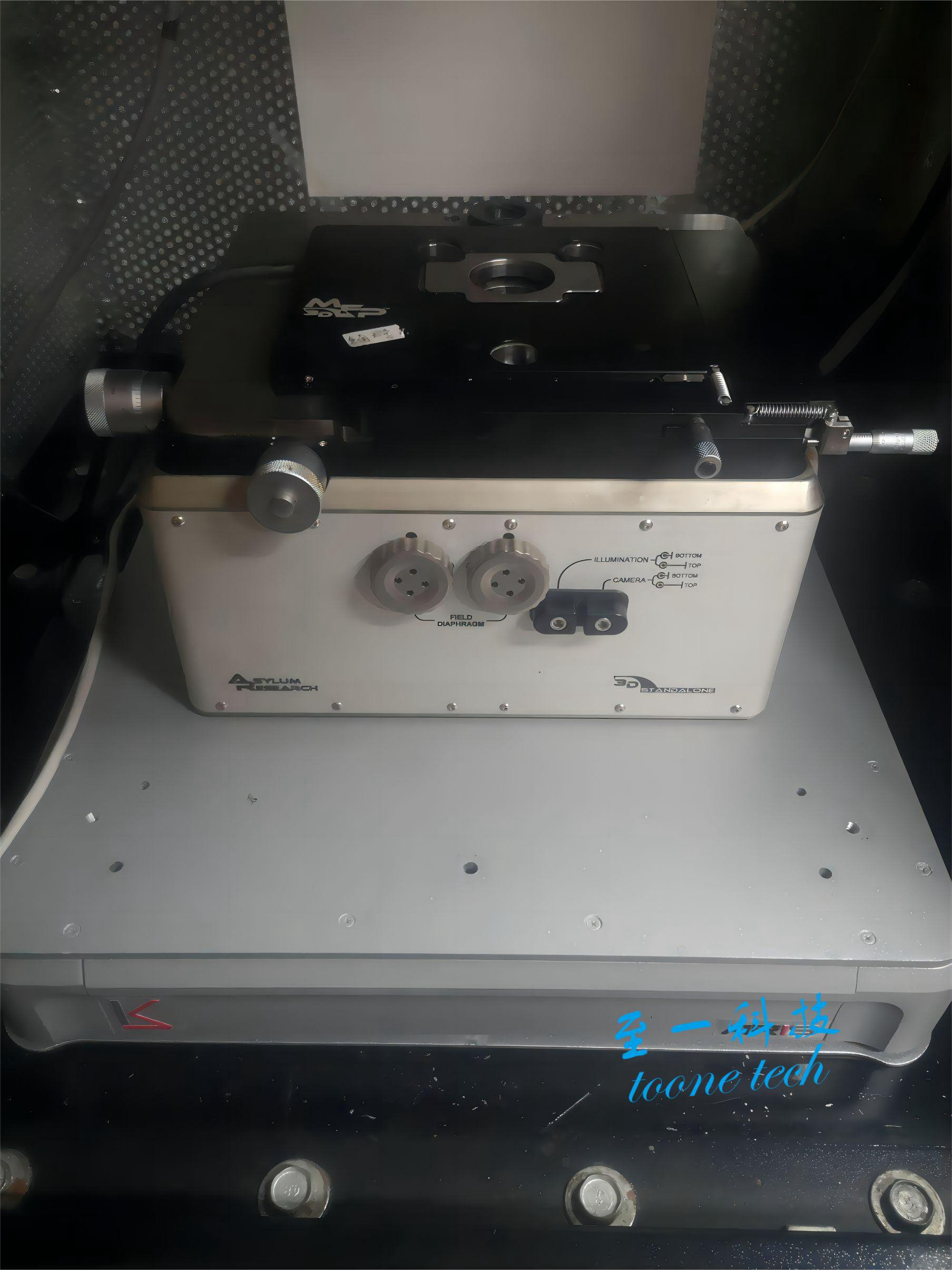

图1:NT-MDT原子力显微镜AFM-toonne主动减震台安装案例图
减震台-toone主动减震台-原子力显微镜AFM主动减震台是一款桌上型主动减震台,也被叫做主动隔振台、主动防震台或者主动减震器、主动隔振器、主动防震器,低频减震效果突出,从0.5Hz起主动减震,能够消除原子力显微镜AFM环境中不必要的振动,使原子力显微镜AFM能够在以往不可能的振动环境稳定工作,提高原子力显微镜AFM成像性能,提高科研人员研究效率。

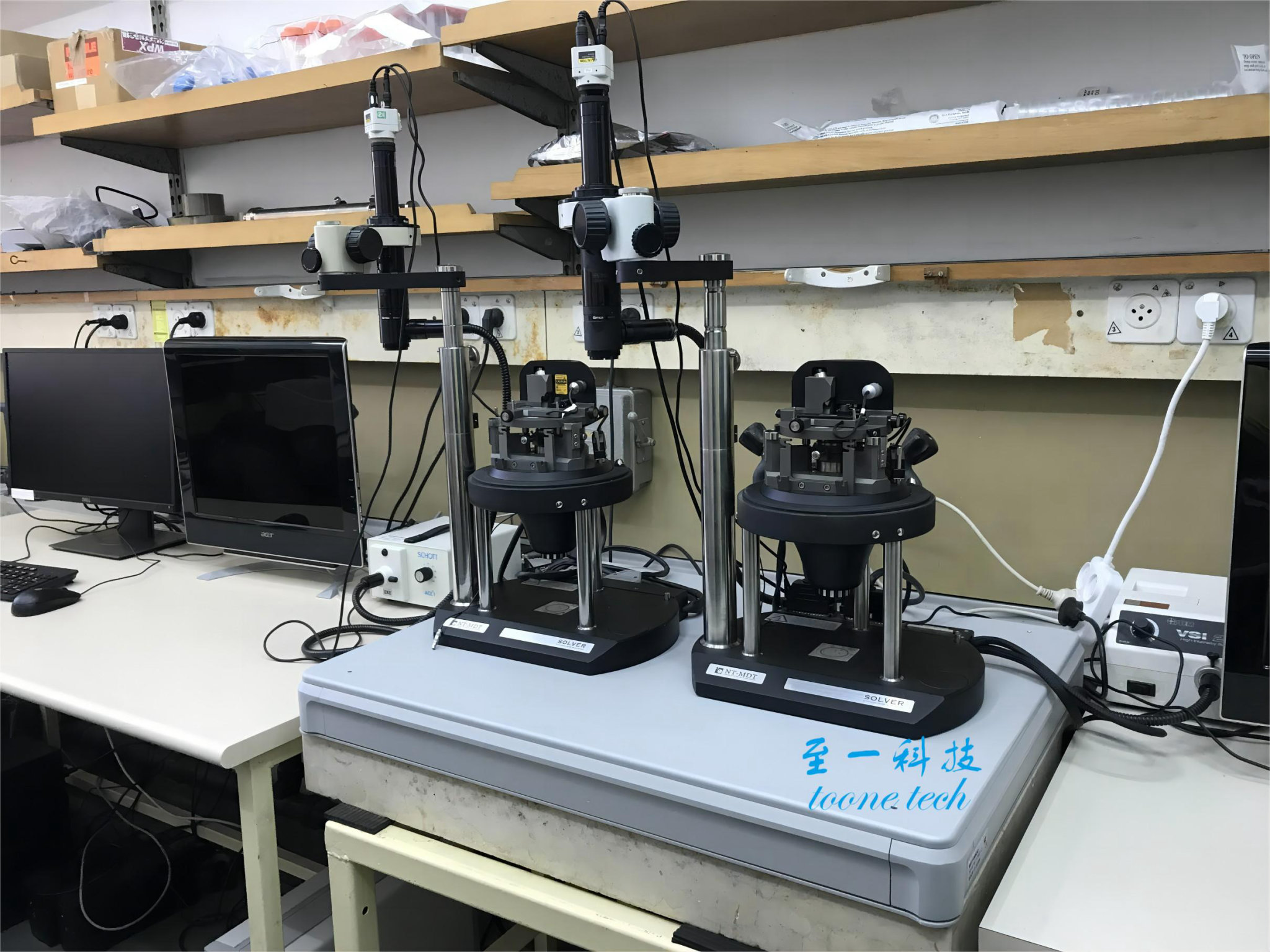

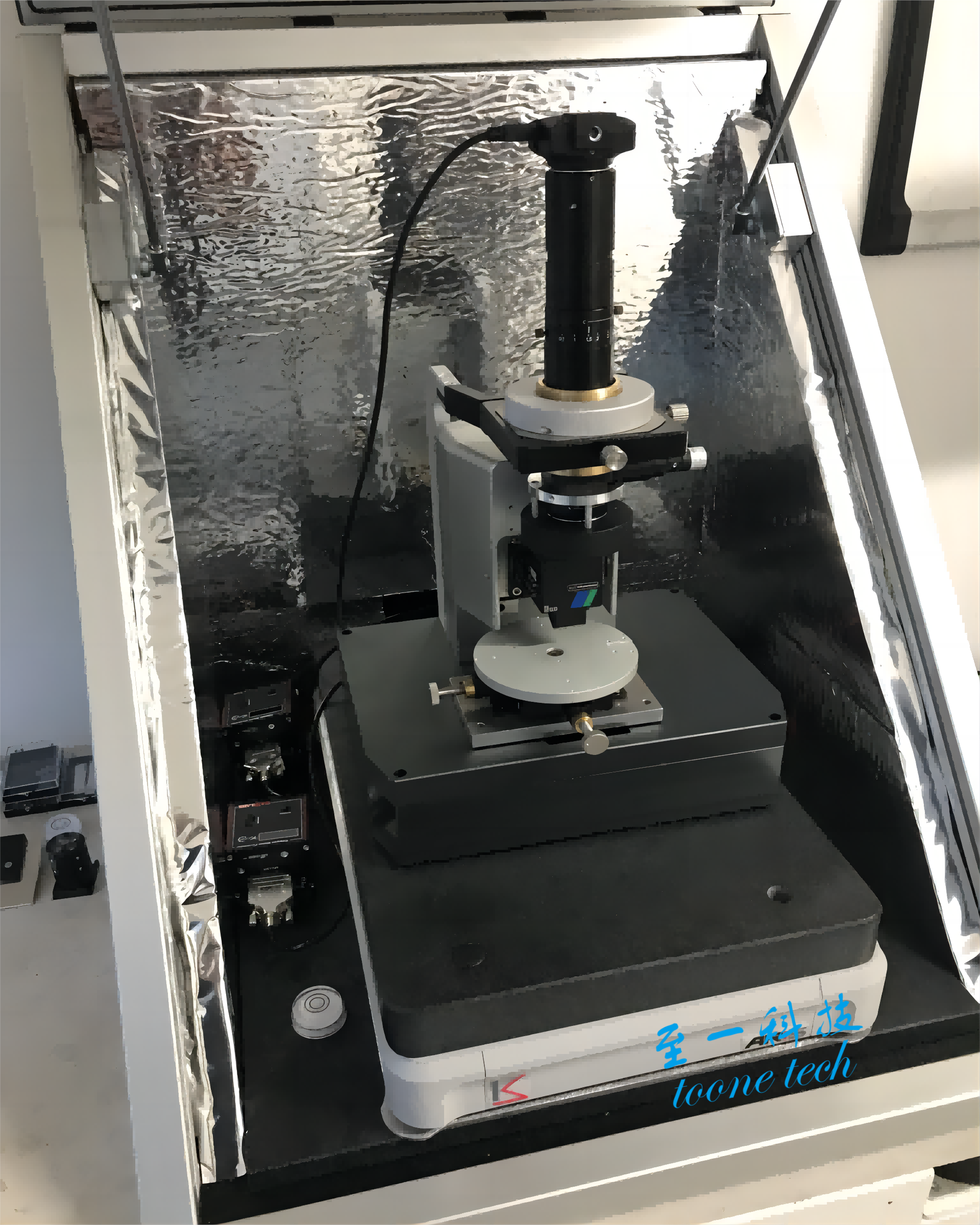

图2:原子力显微镜AFM-toone主动减震台安装案例图 | 图3:MFP-3D原子力显微镜AFM-toone主动减震台安装案例图 |
原子力显微镜由于能观测非导电样品的表面状态信息,主要用于测定有纳米材料形貌、厚度,薄膜材料表面粗糙度等各种类型样品的表面状态信息。扫描样品时,利用传感器检测这些变化,就可获得作用力分布信息,从而以纳米级分辨率获得表面形貌结构信息及表面粗糙度信息。采用磁力驱动轻敲模式MAC modeTM—“轻微接触”技术,可提供单个分子的高分辨成像。
减震台-toone主动减震台-原子力显微镜AFM主动减震台主要特点:
1.主动减震频率:0.5Hz~100Hz
2.自由度:6个
3.响应时间:≤0.1Sec
4.安装使用简易,无需维护
5.内置实时诊断与分析工具(示波器和振动频谱仪)
6.结构紧凑,易于集成到各种工作站
减震台-toone主动减震台-原子力显微镜AFM主动减震台应用例子:
1.原子力显微镜AFM主动减震台/主动隔振台/主动防震台
2.纳米显微镜主动减震台/主动隔振台/主动防震台
3.超分辨率显微镜主动减震台/主动隔振台/主动防震台
4.干涉仪主动减震台/主动隔振台/主动防震台
5.IVF工作站主动减震台/主动隔振台/主动防震台
6.探针台主动减震台/主动隔振台/主动防震台
7.粗糙度仪主动减震台/主动隔振台/主动防震台
8.电子显微镜主动减震台/主动隔振台/主动防震台
9.......
减震台-toone主动减震台-原子力显微镜AFM主动减震台规格参数:
Model/型号 | ARISTT20 | ARISTT75i | ARISTT75 | ARISTT75X | ARISTT100 | ARISTT150 | ARISTT180 | ARISTT200 |
Dimensions/规格(mm) | 300x450x80 | 300x450x80 | 400x500x80 | 400x500x80 | 400x500x80 | 400x500x80 | 500x600x80 | 600x800x80 |
Load Capacity(Kg) | 5-20 | 15-75 | 15-75 | 15-75 | 40-100 | 70-150 | 80-180 | 90-200 |
Actuaotor Force 制动器力 | Vertical:25N;Horizontal:50N | |||||||
Active Isolation Range 主动隔振频率 | 0.5-100Hz | |||||||
Architecture/结构 | MVIS - Multi-layer Vibration Isolation Structure/MVIS-多层隔振结构 | |||||||
Degrees of Freedom 自由度 | 4 degrees | 6 degrees | ||||||
Vibration Isolation Performance/性能 | ~8db gain on 1Hz ~20db gain on 2Hz | |||||||
Setting Time 响应时间 | ≤0.1 sec | |||||||
Real-Time Diagnostic Tools 实时诊断工具 | Built-in Real-Time 2 channels Oscilloscope, Real Time 2 channel Spectrum Analyzer | |||||||
Real-Time performance adjustment 实时性能调整工具 | Adaptive Control in ALL 6 degrees of freedom in real-time. Remote Access | |||||||
Input Voltage 电压 | AC 80-260V/50-60Hz |
