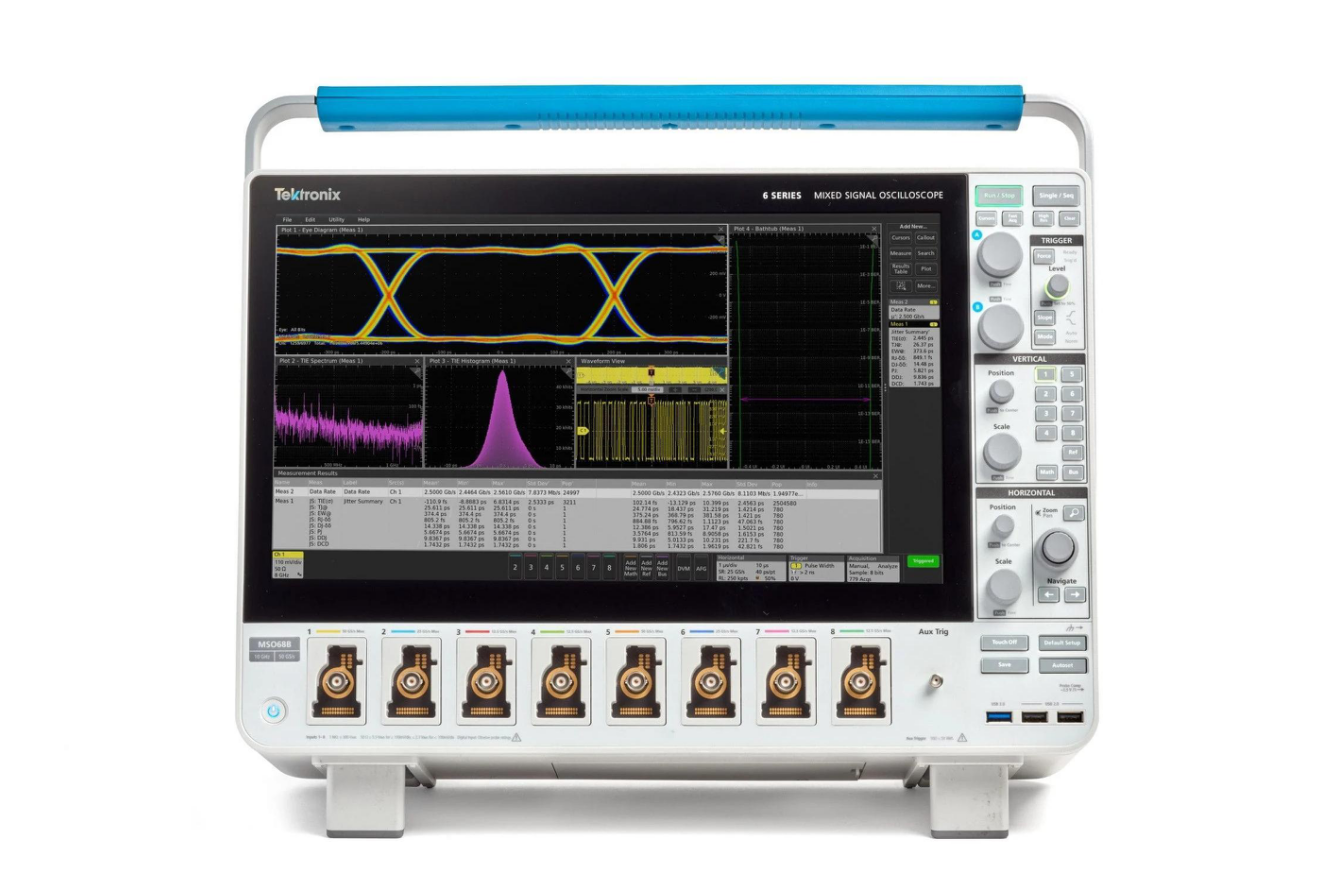

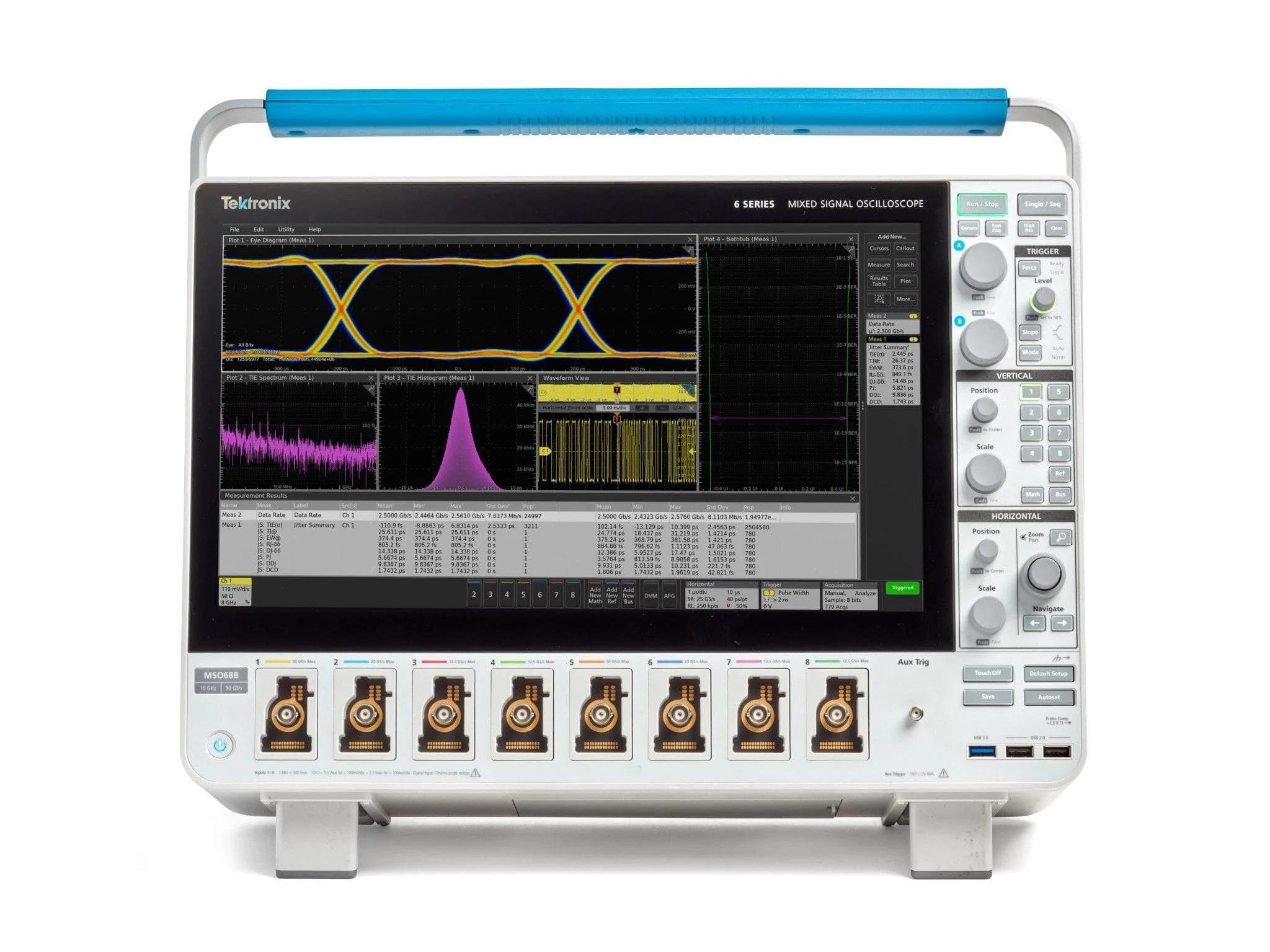

6系列 MSO混合信号示波器
简介：
6 系列 MSO 拥有极具创新的手指开合- 滑动-缩放触摸屏用户界面，业内超大的高清显示器，以及最 多 8 个 FlexChannel® 输入，每条通道可以测量一个模拟信号 或 8 个数字信号，可以解决当前及未来棘手的挑战。
6 系列 MSO 提供了 4 通道、6 通道和 8 通道型号及 15.6 英寸高清 (1,920 x 1,080) 显示器，可以更好地查看复杂的系统。许多应用如嵌入式系统、三相电电子器件、汽车电子器件、电源设计和电源完整性，都要求观察 4 个以上的模拟信号，检验和检定器件性能，调试极具挑战性的系统问题。
产品特点：
✓ FlexChannel® 技术实现了较大的灵活性，拓展了系统查看能力
6 系列 MSO 重新界定了混合信号示波器 (MSO) 的标准。 FlexChannel 技术可以把每个通道输入作为一条模拟通道、 8 个数字逻辑输入（使用 TLP058 逻辑探头）或同时作为模拟 视频和频谱视图 每个域使用独立采集控制。

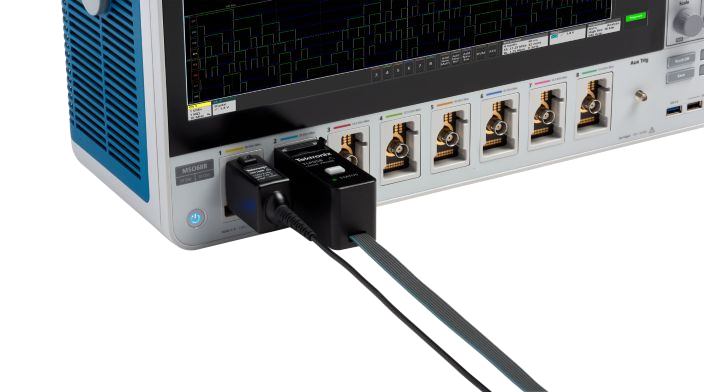

异常灵活，配置 起来异常方便。 您只需增加或拔下 TLP058 逻辑探头，就可以随时改变配置， 直到获得适当数量的数字通道。

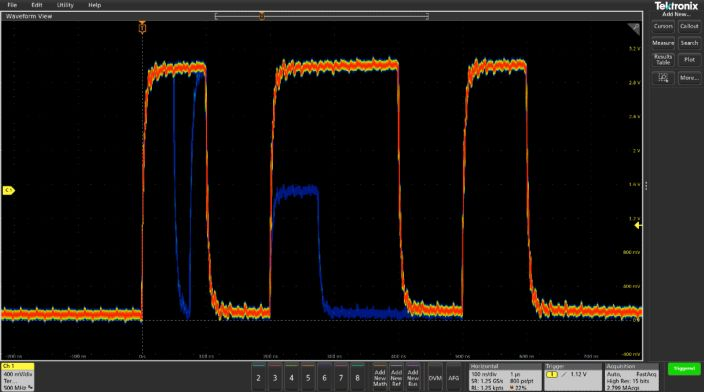

✓ 数字荧光技术及 FastAcq™ 高速波形捕获
如果想调试设计问题，首先必须知道存在问题。数字荧光技术 及 FastAcq 让您更深入地了解器件的实际运行状况。其快速 波形捕获速率（>500,000 个波形/秒）提高了查看数字系统中 常见偶发问题的概率，如欠幅脉冲、毛刺、定时问题等。为进 一步增强查看偶发事件的能力，辉度等级指明了偶发瞬态信号 相对于正常信号特点发生的频次。
✓ 业界领先的垂直分辨率
6 系列 MSO 提供了杰出的性能，可以捕获关心的信号，同时在您需要捕获高幅度信号，而又要查看更小的信号细节时，最 大限度地降低了不想要的噪声的影响。
6 系列 MSO 的核心是 12 位模数转换器 (ADC)，其提供的垂直分辨率是传统 8 位 ADC 的 16 倍。 全新高分辨率模式根据选择的采样率来应用基于硬件的独特 有限脉冲响应 (FIR) 滤波器。FIR 滤波器为该采样率保持最大 带宽，同时在超过选定采样率的可用带宽时，防止假信号，消 除示波器放大器和 ADC 中的噪声。

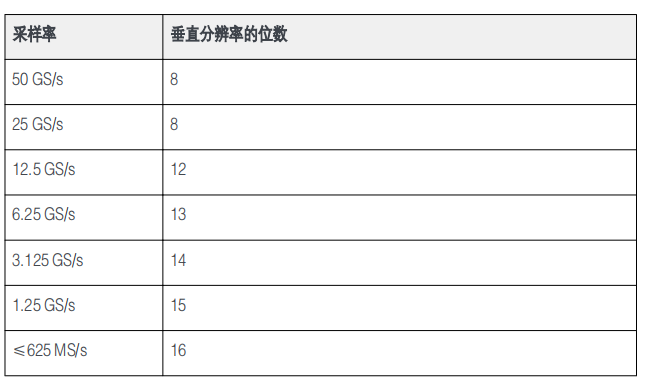

高分辨率模式一直提供最低 12 位垂直分辨率，在≤ 625 MS/s 采样率和 200 MHz 带宽下最高可达 16 位垂直分辨率。下表 显示了高分辨率模式下每种采样率的垂直分辨率位数。
✓ 操作便捷
内置测量控制软件 LabExpress™拥有直观的用户图形界面，仅需点击几下鼠标就可以完成强大的测 试分析功能，同时可以支持多种探针台矩阵开关等设备，轻松完成晶圆级数据的自动测试任务，更针 对半导体制造提供了完善的解决方案。

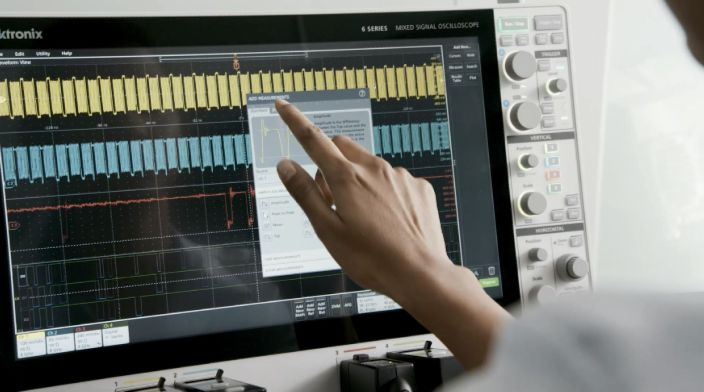

✓ 全新的触控交互方式
示波器采用触摸屏已有多年时间，但触屏界面的设计体验总是 被置后考虑。6 系列 MSO 的 15.6" 显示器包括容性触摸屏， 提供了业界第一个真正为触控设计的示波器用户界面。
✓ 6 系列 MSO 支持您在手机和平板电脑中使用的、希望在触控设备中实现的各种触控操作；
✓ 左/右或上/下拖动波形，调节水平位置和垂直位置，或卷动缩放视图 ；
✓ 使用手势，在水平方向或垂直方向改变标度或进行放大/缩小 ；
✓ 将项目从屏幕边缘移走，以将其删除 ；
✓ 从右滑出，会出现结果条；从上往下滑，会进入显示屏左上角菜单 。
平滑的、快速响应的前面板控件可以使用熟悉的旋钮和按钮进 行调节，可以增加鼠标或键盘作为第三种交互方式。

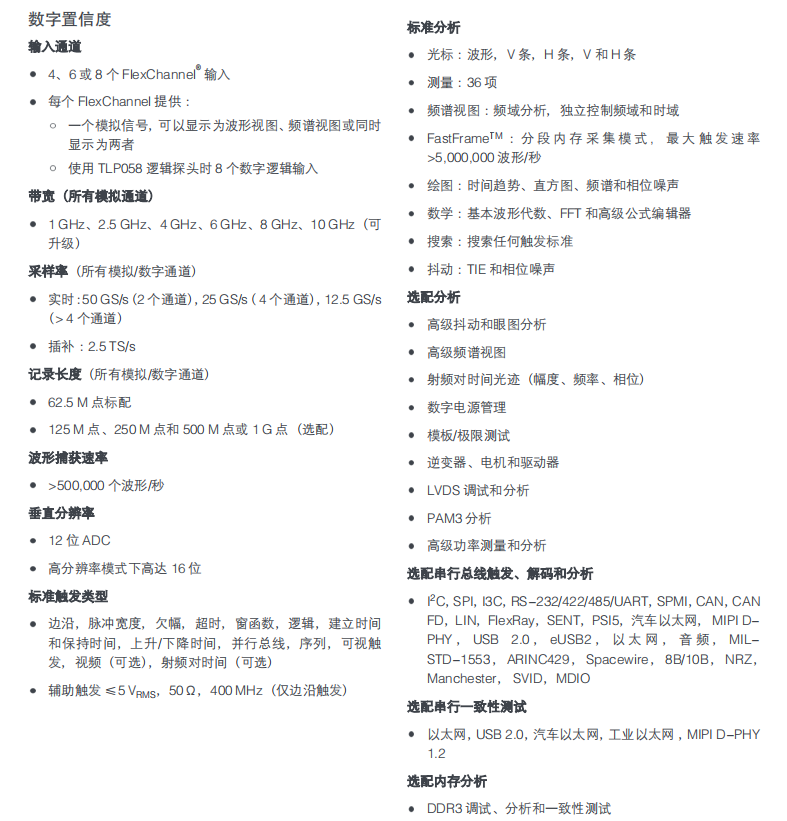

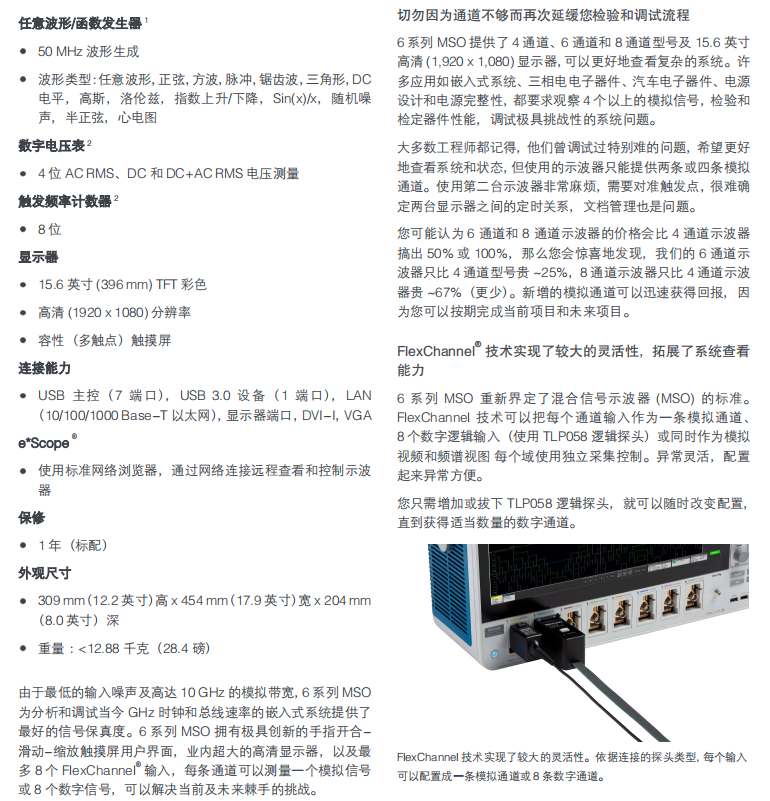

产品性能参数：
